Распил ЛДСП на фигурные детали

Как изменить размер детали? Как выбрать плиту? Как подобрать кромку в цвет плиты? Как нанести присадочные отверстия? Как удалить присадочное отверстие или паз? Почему одинаковые отверстия обозначаются то круглым, то ромбовидным маркером? Как оформить заказ на нестандартное изделие?

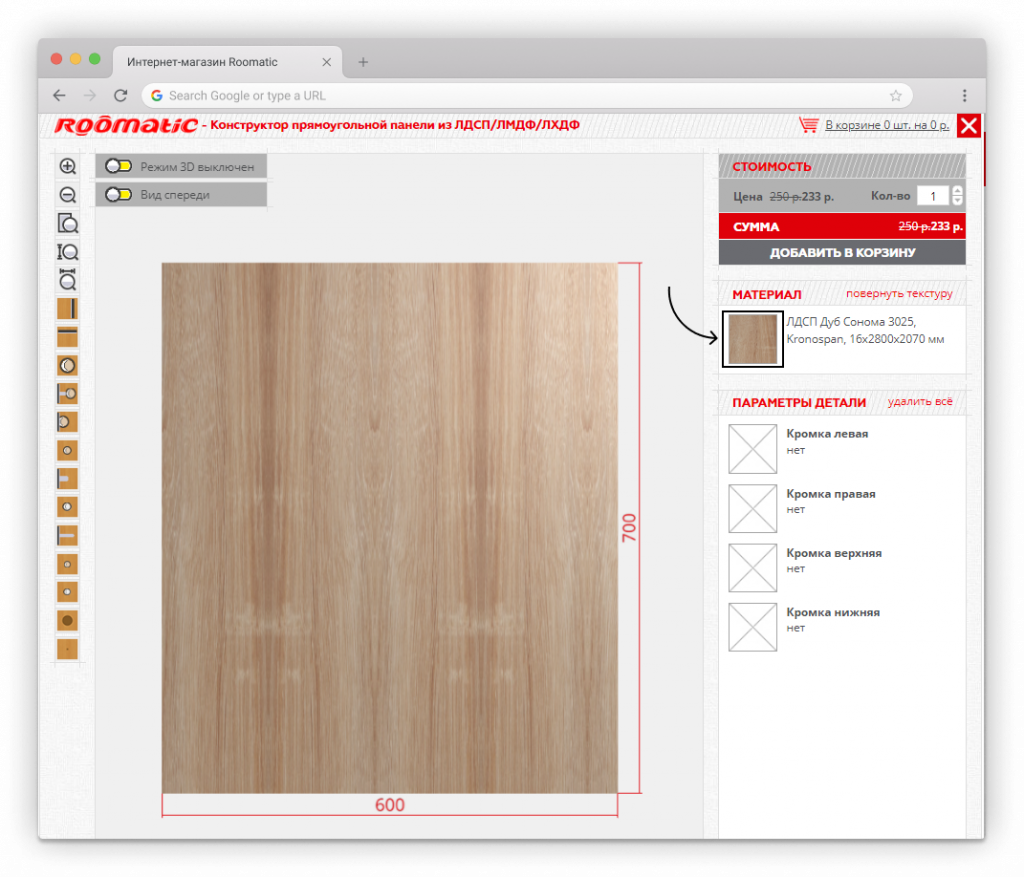

Как изменить размер детали?

кликните мышкой на размер
введите новый размер с клавиатуры и нажмите ОК

Как изменить размер

Как выбрать плиту?

Кликните мышкой на окно Материал

Как подобрать кромку в цвет плиты?

Выберите кромку в окне Параметры детали

В окне выбора кромки можно применить фильтр по нескольким пунктам. К каждому декоры ЛДСП мы подбираем кромки в цвет, они находятся в фильтре "Рекомендованные"

Group 97.png

Как нанести присадочные отверстия?

Выберите необходимую присадку в левой части окна конструктора. Удерживая левой кнопкой мыши, перенесите отверстие на деталь.

Размеры до присадочных отверстий задаются от тела детали (без учета толщины кромки) до центра отверстия. Кромка, если она требуется наносится после сверления.

Frame 29.png

Как удалить присадочное отверстие или паз?

Переместите присадочное отверстие или паз за пределы детали.

Почему одинаковые отверстия обозначаются то круглым, то ромбовидным маркером?

Отверстия, которые сверлятся с тыльной стороны детали обозначаются ромбовидным маркером, остальные - круглым.

Пазы, пропиленные с лицевой стороны маркируются белым треугольником, с тыльной - черным.

Group 115.png

Как оформить заказ на нестандартное изделие?

Если требуемой вам детали не представлено в конструкторе, Вам нужно оформить заказ на прямоугольную деталь тех размеров, в которую впишется требуемая вам фигура и выставить необходимые присадки. В комментарии к заказу указать, что деталь размером … необходимо изготовить по чертежу. Чертеж нужно отправить на почту info@roomatic.ru с указанием номера заказа. Менеджер уточнит возможность изготовления данной детали и пересчитает стоимость.
